Подключение дома

Ввод электричества в частный дом Согласно ТКП 385-2012 — Нормы проектирования электрических сетей внешнего снабжения напряжением 0,4 – 10 кВ сельскохозяйственного назначения контроль использования и расхода электроэнергии в коттеджах должен осуществляться через выносной учет, то есть подключение дома делается от счетчика электрической энергии, расположенного на границе землевладения. Причина этого требования заключается в свободном доступе к электросчетчику и показаниям со стороны контролирующих служб, а так же в выявлении несанкционированного пользования электричеством на участке. Получив у местного представителя энергосбыта технические условия на присоединение к электросети, и сделав проект, Вам остается только найти подрядчика, который сделает работу.

energomaster.by оказывает услуги по подключению дома к линии ВЛ, сборке щита контроля расхода электроэнергии (ЩУЭ), устройству контура и подключению дома к линии и другим электромонтажным работам в кратчайшие сроки. Мастера сделают работы с соблюдением требований Правил устройства электроустановок и при необходимости предоставят перечень документов. Вы получите профессиональную консультацию по организации работ в данном направлении и применяемым материалам при комплектации будущих работ. На услуги заключается договор и предоставляется гарантия 5 лет.

При самостоятельной электрификации дома нужно поставить перед собой и найти ответ на семь вопросов, касающихся дальнейшей эксплуатации электрики:
  1. Какое напряжение подвести к дому. Электросети рассчитаны на подключение к однофазной либо трехфазной сети. При выборе, а следовательно при постановке вопроса о выдаче технических условий эксплуатирующей районной организацией нужно учесть несколько факторов. Достоинства и недостатки этих систем напряжений рассмотрим в таблице:

    Сравниваемые параметры

    Электросеть 220В

    Электросеть 380/220В

    Стоимость ПСД

    +

    +

    Стоимость согласований

    +

    +

    Стоимость материалов

    +



    Затраты на электромонтаж

    +

    +

    Затраты на заземление

    +

    +

    Стоимость ЭФИ

    +

    +

    Затраты на подключение к ВЛ

    +

    +

    Возможность подключения трехфазных приемников



    +

    Стабильность параметров электросети



    +

    Возможность подключить комнаты на разные фазы



    +

    Подключение силовых нагрузок (электроводонагреватели, электроплиты, электросауны)



    +

    ИТОГО:

    7+

    10+

    Как видим из сравнительной таблицы, достоинство напряжения 220В только в меньшей стоимости материалов, при этом сети 380/220В более надежны и универсальны. Поэтому при получении техусловий требуйте возможность подключения электричества к трехфазной сети.

  2. Подключение электричества к дому. Для оформления проектно-сметной документации в Минске есть много предложений от организаций всех форм собственности. Грамотно составленный документ — залог дальнейшего успеха. Поэтому при заказе этой услуги обратите внимание на следующее: составление ПСД оформляются договором, документация проходит согласование в органах энергонадзора и энергосбыта, о чем свидетельствует печать установленного образца. Только после этого можно приступать к работам по подключению электричества.
  3. Приобретение комплектующих. При закупке помните, что силовой ввод к дому предназначен для передачи и контроля наибольшей мощности на участке, следовательно все элементы находятся под постоянной нагрузкой и места ввода пломбируются. Поэтому к качеству материалов предъявляются жесткие требования, так как замена или их ремонт потребуют дополнительных согласований с представителем энергосбыта. Учитывая эти особенности комплектующие нужно приобретать у проверенных поставщиков с предоставлением сертификата и гарантии на товар. Комплектность электроустановочных изделий определяется ПСД в виде перечня используемых материалов. Его достаточно предъявить в магазине для комплектации выносного учета на участке.
  4. Параметризация прибора контроля (электросчетчика). Согласно последних норм и правил для контроля расхода электроэнергии должны применяться многотарифные электронные счетчики белорусского производства. Те приборы, которые Вы приобретете в магазине изначально настроены на заводские параметры, поэтому им необходима параметризация на несколько тарифов (дневной, ночной). Эту операцию делает «Энергосбыт» с выдачей акта о параметризации.
  5. Электромонтаж объекта. После того как у Вас на руках окажется проект, необходимое оборудование, поверенный электросчетчик можно начинать монтаж по подключению дома к электричеству. Эту задачу лучше всего поручить опытному подрядчику, у которого есть допуск к работе в электроустановках до 1000В, имеется необходимое для электромонтажа оборудование и главное есть подтвержденный опыт в этой сфере. Добросовестный исполнитель обязательно перед началом работ осмотрит объект и только потом заключит с Вами договор и предоставит гарантию. В объем работ подрядчика по подключению электричества к дому входит монтаж щита учета электроэнергии (ЩУЭ), прокладка силового кабеля по опоре ЛЭП и его разделка, монтаж внутренних соединений в ЩУЭ с установкой счетчика, автоматов защиты, устройств защитного отключения и других элементов, предусмотренных настоящим проектом на подключение электричества, монтаж заземляющего устройства с последующим соединением его со щитом.
  6. ЭФИ. После монтажа выносного учета необходимо произвести электрофизические измерения (ЭФИ). Они подразумевают под собой испытание изоляции установленных приборов и проводов, измерение сопротивления заземляющего устройства и цепи между заземлением и металлическими конструкциями выносного учета в целом. Вышеперечисленные измерения имеет право производить только аккредитованная организация, имеющая лицензию на производство такого рода испытаний. По окончанию испытаний предоставляются протоколы измерений установленной формы — это является условием для подачи напряжения.
  7. Подача напряжения на ввод. Следующий этап — это согласование с районным представителем энергонадзора в Минске или Минском районе, после чего выписывается наряд на подключение электричества к дому в присутствии инспектора энергосбыта с последующим опломбированием ввода электричества в дом. После успешного выполнения всех операций заключается договор на потребление электроэнергии.

Памятка по комплектации выносного учета при подключении дома

Типовой состав материалов для проведения работ:
  1. Противовзломный ящик с окном и системой крепления при монтаже на воздушную опору.
  2. Вводной автоматический выключатель с номинальным током расцепителя, предусмотренным ПСД.
  3. Коробка для пломбировки вводного автомата при отсутствии специально установленной в щите выносного учета.
  4. Электронный счетчик энергии, предусмотренный ПСД.
  5. Диф-автомат на 4 полюса с током расцепителя 16А при питании от сети напряжением 380/220В.
  6. Диф-атомат на 2 полюса с током расцепителя 16А при питании от сети напряжением 220В.
  7. Розетка трехфазная открытого исполнения.
  8. Розетка трехфазная с заземлением на дин-рейку.
  9. Нулевые шины.
  10. Кабель ВВГ-3х6-1,5м для монтажа схемы внутренних соединений
  11. Провод-3х2,5-1м для розеток.
  12. Кабель АВВГ-4х16-10м при креплении шкафа выносного учета на опоре.
  13. Металлорукав ǿ25-3м для ввода в шкаф.
  14. Провод АВБбШв при установке на стойке для прокладки в земле.
  15. Арматура для заземления — 6 шт. по 2,5м ǿ 12.
  16. Провод для подключения дома (длина определяется по месту установки)

* Примечание: этот перечень составлен по опыту реализованных типовых проектов и при высоте воздушной опоры линии электропередач 6,5-7м. Точная комплектация зависит от конкретных технических условий и проектно-сметной документации (ПСД).

Порядок выполнения работ

  1. Определяется место установки ящика: это воздушная опора, если она расположена рядом с участком, или стойка, установленная непосредственно на границе балансовой принадлежности. При расположении не стойке прокапывается траншея до места установки на глубину 0,8 метра и организовывается подушка из мелкого песка до глубины 70 сантиметров для избежания разрывов в следствии движения слоев земли в разные поры года.
  2. Жила прокладывается в электротехнической трубе ПНД, как правило диаметром 32 мм., либо в пластиковой водопроводной трубе. Укладка кабеля производится с изгибами, для компенсации линейных смещений слоев. Конец трубы к электрошкафу должен выходить выше уровня земли и над стойкой, а на электростолбе на высоту 3 метра, для избегания механических повреждений кабеля. Выходы труб заделываются водостойким герметиком.
  3. Изготавливается опалубка под фундамент для стойки и в нее заводится труба, дно так же подсыпается гравием. Для фундамента используется песчано- цементная смесь в соотношении 1:3 с добавлением мелких камней.
  4. На следующем этапе производится послойная засыпка гравием, затем грунтом, не содержащим камней и других примесей с поэтапной утрамбовкой каждого слоя. Выше токоведущей жилы на расстоянии 10–20 см укладывается сигнальная лента на случай проведения других земляных работ.
  5. Устанавливается стойка вместе со шкафом выносного учета и монтируется провод. В конкретном примере конструкция крепится при помощи четырех анкерных болтов.
  6. На заключительном этапе монтируется кабель на опору. Для крепления используют остатки силового провода. Для присоединения к токоведущим частям оставляется запас около 1,5 метра для изготовления гибких компенсаторов, во избежание обламывания в месте присоединения.
  7. По такому же принципу устраивается траншея для монтажа системы заземления. Форма принимается в зависимости от расположения на участке либо в одну линию либо треугольником но с соблюдением расстояния между стержнями заземления 2,5 метра. Ключевую роль здесь играет площадь растекания тока короткого замыкания, которая зависит от залегания стержней. Глубина траншеи составляет не менее 0,5 метра.
  8. Заглубление электродов делается при помощи ввинчивания или вбивания кувалдой или перфоратором и специальной насадки под патрон SDS. Соединение элементов системы заземления допускается только при помощи сварки, при этом длина шва равна или больше двух диаметров заземляющего стержня.
  9. Места соединений засыпаются гравием, не содержащим посторонних и органических примесей. Остальные слои засыпаются так же, как и при организации выносного учета. По окончании поверхность разравнивается и производятся электрофизические измерения.
Позвоните, и к Вам бесплатно приедет мастер для консультации и составления сметы по подключению дома к воздушной линии.

+375(29)764-92-80

+375(29)186-31-52

с 8.00 до 24.00 без выходных

ИП Ильюшенко Павел Викторович

УНП 192200677

Свидетельство о государственной регистрации выд. 24.10.2016г.

Заказывайте подключение дома с разработкой проекта, комплектацией, монтажом и согласование проектно-сметной документации. Возможна реализация любого этапа отдельно.

Примеры подключения дома:

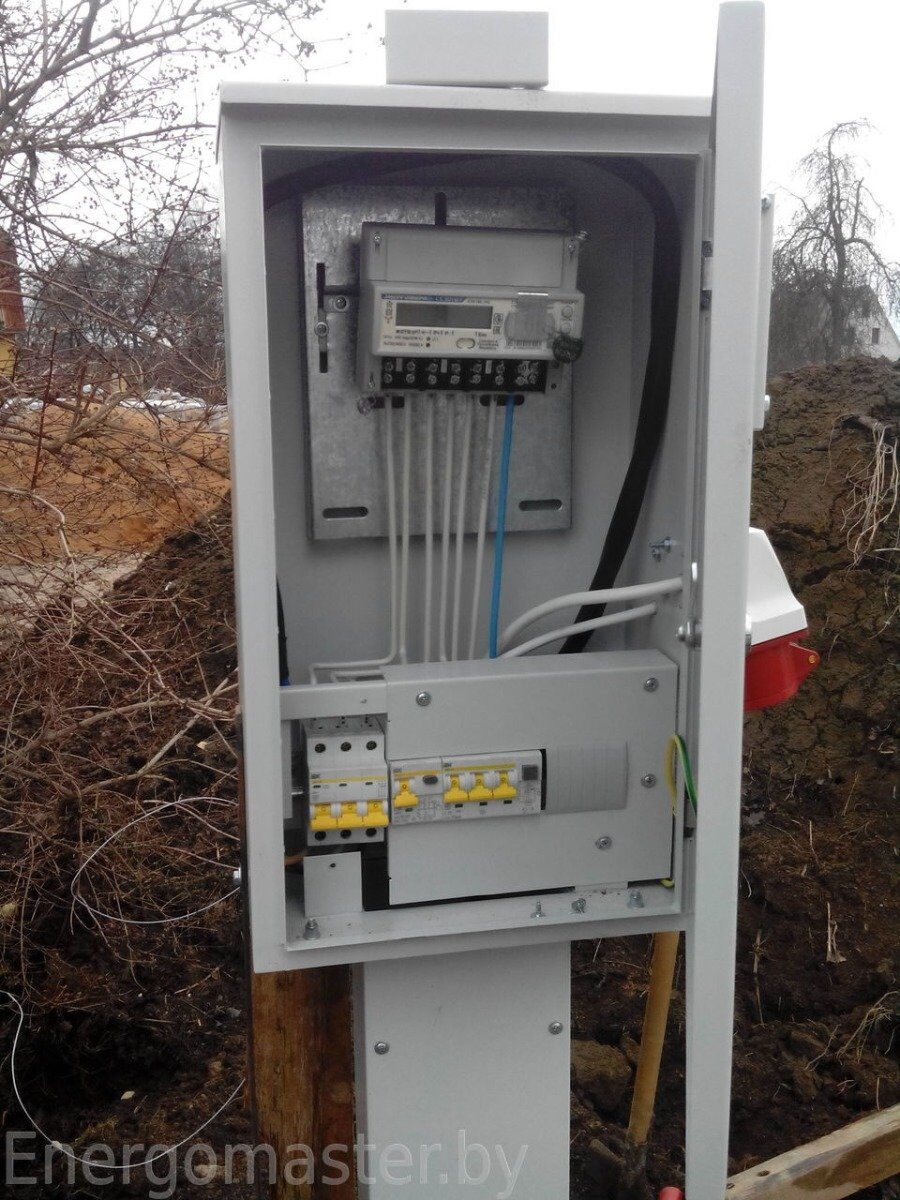

Установка ящика с боксом для опломбирования ввода Пластиковый шкаф, не требующий заземления Монтаж пластикового шкафа для подключения загородного дома
монтаж шкафа с внешней розеткой на 380В установка ящика учета электроэнергии Подключение дома через ящик с большим монтажным пространством
Подключение деревянного дома в металлическом боксе Сборка и комплектация шкафа контроля электроэнергии Замена старой панели со счетчиком на новую
